CFD（Computational Fluid Dynamics，計算流體動力學）是一種利用計算機來解決工程流體流動問題的方法，具體方法是數值計算，通過計算機求解流體流動過程中的質量傳遞、能量傳遞、動量傳遞以及化學反應問題，不受物理模型和實驗模型的限制，省錢省時，可以模擬真實條件和實驗中很難達到的理想條件。

Fluent算得上應用最廣泛的CFD應用了。2006年5月，正式成為Ansys大家庭中的重要成員，共享先進的Ansys公共CAE技術。

數值計算方法有幾個難點：

1、很大程度上依賴于經驗與技巧；

2、數值處理方法可能導致計算結果不真實；

3、因為涉及大量數學計算，有很高的計算資源需求。隨著應用的物理建模不斷精細，數值模擬分辨率越來越高，對計算能力的要求也越來越高。

當求解問題規模越來越大，網格數上升到幾千萬甚至上億的時候，如何讓Fluent仿真任務在更短的時間迭代收斂呢？

面對永無止境的計算需求，我們主要發揮作用就在第三點上。

今天我們通過一個實證來看看具體怎么實現。

用戶需求

某高校實驗室使用Ansys Fluent進行基于化學反應模型的CFD流體仿真，因科研項目需要結題，需要在一周內完成10多個case的運算。
該實驗室有80核本地資源，通常情況都是單機跑，沒有集群環境。根據以往經驗推斷，要完成這組任務需要花費至少45天才能完成。

實驗室老師也考慮過使用超算。
但一方面，超算的使用門檻比較高，且應用需要用戶配置，無法做到開箱即用，他們更習慣拖拉曳的圖形界面操作方式。
另一方面，該實驗室迫切需要能夠在短時間內使用比較大規模的算力資源，而超算沒這么快，需要等。

我們從整體規模、使用體驗、計費方式、商用門檻、更新周期、合作生態、云端支持七個角度對超算和云計算進行了全方位的對比，有興趣可以看一下《國內超算發展近40年，終于遇到了一個像樣的對手》

實證目標

1、Fluent任務能否在云端有效運行？
2、fastone能夠短時間內獲取大量算力資源，大幅度縮短項目周期？
3、Fluent應用的高效率并行性是否在云端同樣適用？
4、針對擅長和不擅長編程的用戶，fastone能否提供不同的操作方式？
5、fastone平臺能否支持實時查看殘差圖？

實證參數

平臺：
fastone企業版產品

應用：
Ansys Fluent 20.20

操作系統：
CentOS 7.6

適用場景：
油/氣能量的產生和環境應用
航天和渦輪機械的應用
汽車工業的應用
熱交換應用
電子/HVAC應用
材料處理應用
建筑設計和火災研究

云端硬件配置：
Ansys Fluent一直宣稱自己支持高效率的并行計算功能，在2016年曾聯手CRAY和HLRS超算創了一項世界記錄，將Fluent擴展到超過172,000個計算機核心。
對于以有限單元法為基礎的CFD類計算，尤其是選用隱式格式和耦合算法的時候，并行計算時會將網格分成很多塊放在不同的計算節點上，在計算時每個迭代步節點之間需要進行大量的數據交換。因此，節點之間的數據通信就顯得尤為重要。

Fluent通過內置MPI并行機制來大幅度提高可擴展性，通過放大計算資源規模來最短時間給出高精度的計算結果。
而在本地或超算環境，比較有效的解決方案就是IB-Infiniband。

針對這一特性，我們分別在云端選擇了計算優化型實例和網絡加強型實例進行驗證。

調度器：
Fluent原生只支持LSF/SGE/PBS調度器，平臺通過Slurm Wrapper的方式都可以支持。
關于這一點，下次再細講。

這篇文章《億萬打工人的夢：16萬個CPU隨你用》里，我們基于這四家主流調度器：LSF/SGE/Slurm/PBS以及它們的9個演化版本進行了梳理和盤點。

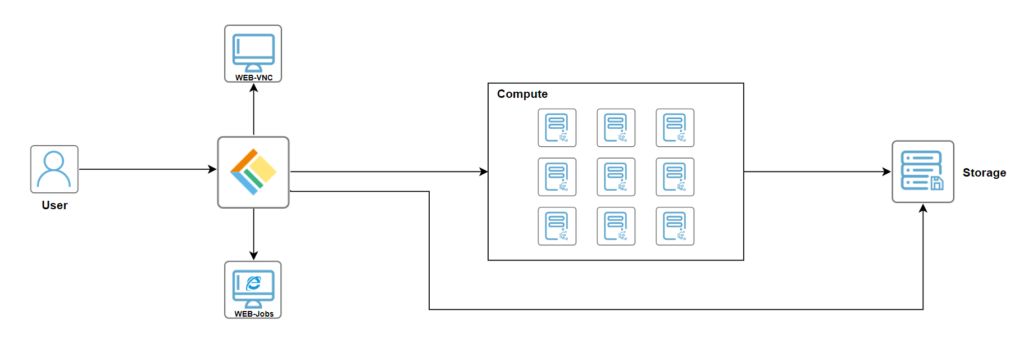

技術架構圖：

實證場景一
云端擴展性驗證

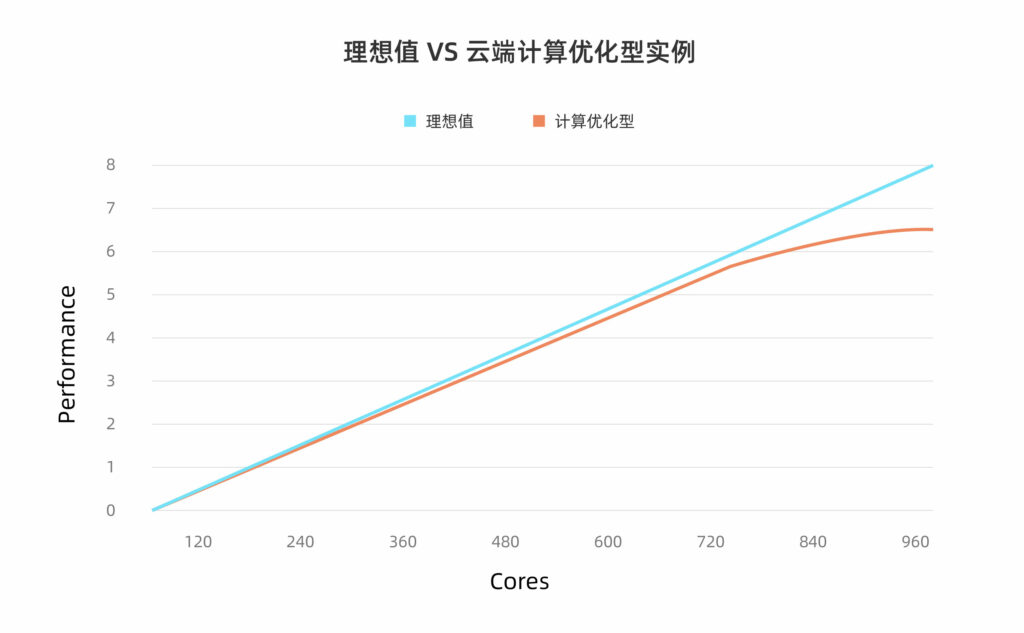

理想值 VS 云端計算優化型實例

結論：
1、在云端使用計算優化型實例，當所調度資源在480核及以下時，云端擴展性較好。
2、隨著核數逐漸增加，由于節點間通信開銷指數級上升，性能的提升隨著線程數增長逐漸變緩。當核數增加到960核時，計算優化型實例共耗時106.6小時，比理想耗時高16.6小時。

實證過程：
1、云端調度120核計算優化型實例運算一組Fluent任務，耗時721.8小時；
2、云端調度240核計算優化型實例運算一組Fluent任務，耗時362.2小時；
3、云端調度360核計算優化型實例運算一組Fluent任務，耗時242.4小時；
4、云端調度480核計算優化型實例運算一組Fluent任務，耗時183.3小時；
5、云端調度600核計算優化型實例運算一組Fluent任務，耗時152.1小時；
6、云端調度720核計算優化型實例運算一組Fluent任務，耗時130.8小時；
7、云端調度840核計算優化型實例運算一組Fluent任務，耗時117.3小時；
8、云端調度960核計算優化型實例運算一組Fluent任務，耗時106.6小時。

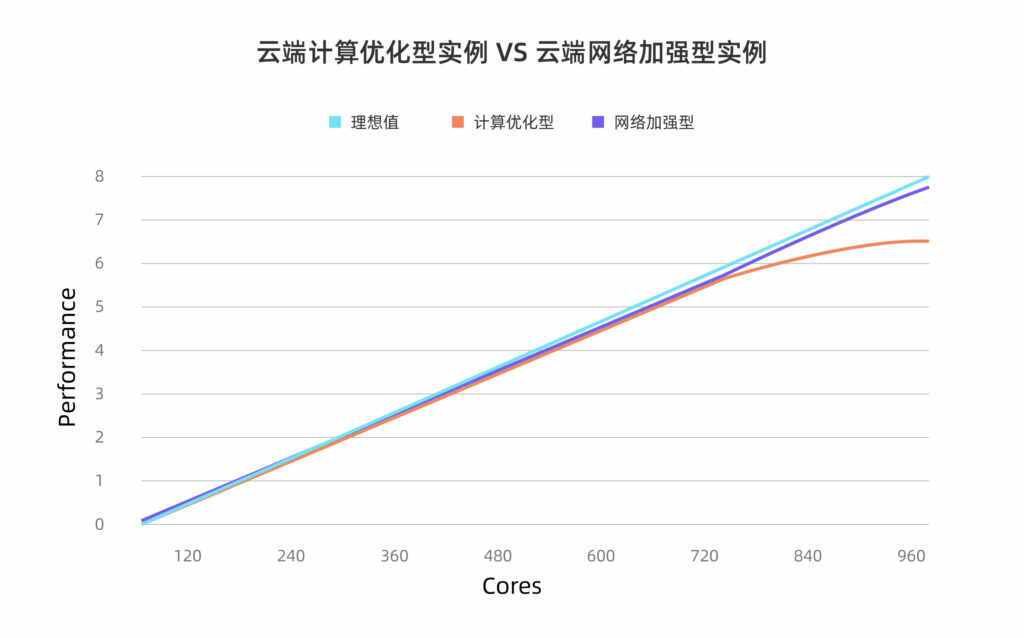

實證場景二
云端擴展性驗證
云端計算優化型實例 VS 云端網絡加強型實例

結論：

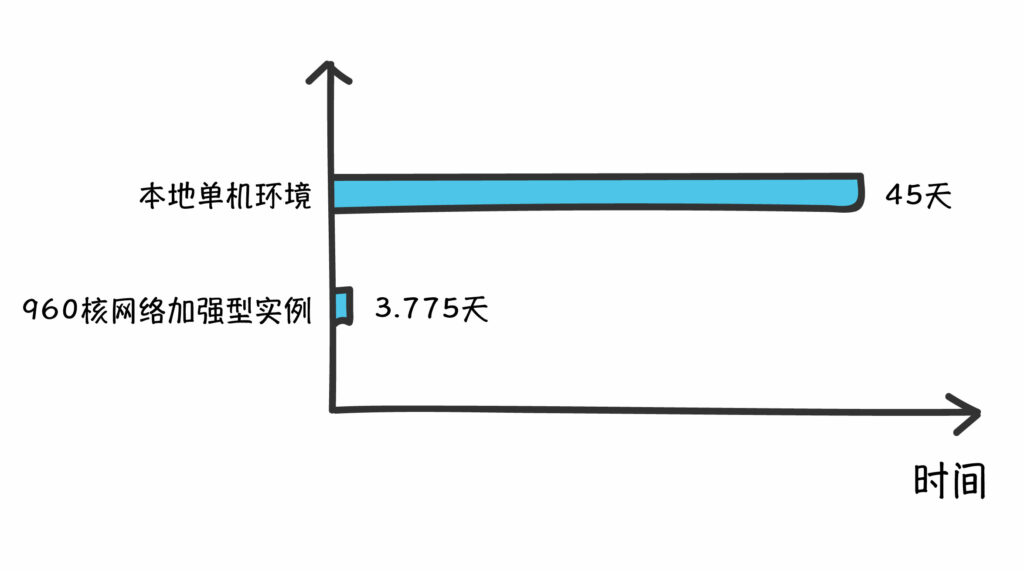

1、在云端使用云端網絡加強型實例，調度960核計算資源，最多可將運算一組Fluent任務的耗時從本地單機環境的45天縮短到90.6小時（3.775天），可滿足該實驗室“一周內完成”的要求；

2、網絡加強型實例有效解決了Fluent任務并行計算節點間通信問題，在云上展現出了良好的線性擴展性。在相同的核數下，網絡加強型實例的線性十分接近理想值。也就是說，如果核數增加，仿真所需時間會成比例縮短。

實證過程：
1、云端調度120核網絡加強型實例運算一組Fluent任務，耗時720.1小時；
2、云端調度240核網絡加強型實例運算一組Fluent任務，耗時360.3小時；
3、云端調度360核網絡加強型實例運算一組Fluent任務，耗時240.2小時；
4、云端調度480核網絡加強型實例運算一組Fluent任務，耗時180.2小時；
5、云端調度600核網絡加強型實例運算一組Fluent任務，耗時144.4小時；
6、云端調度720核網絡加強型實例運算一組Fluent任務，耗時121.1小時；
7、云端調度840核網絡加強型實例運算一組Fluent任務，耗時103.3小時；
8、云端調度960核網絡加強型實例運算一組Fluent任務，耗時90.6小時。

實證場景三
任務提交方法
journal標準流程化模式 VS Fluent應用圖形界面模式

我們為有編程基礎的用戶提供journal標準流程化模式，用戶可在Web瀏覽器中直接提交已編寫好的journal文件，開啟云端Fluent任務，方便快捷。
而對于無編程基礎的用戶提供Fluent應用圖形界面模式，用戶可通過Web瀏覽器啟動集群，跳轉到虛擬桌面，并可在該桌面直接操作Fluent應用進行相應設置以開啟云端Fluent任務。

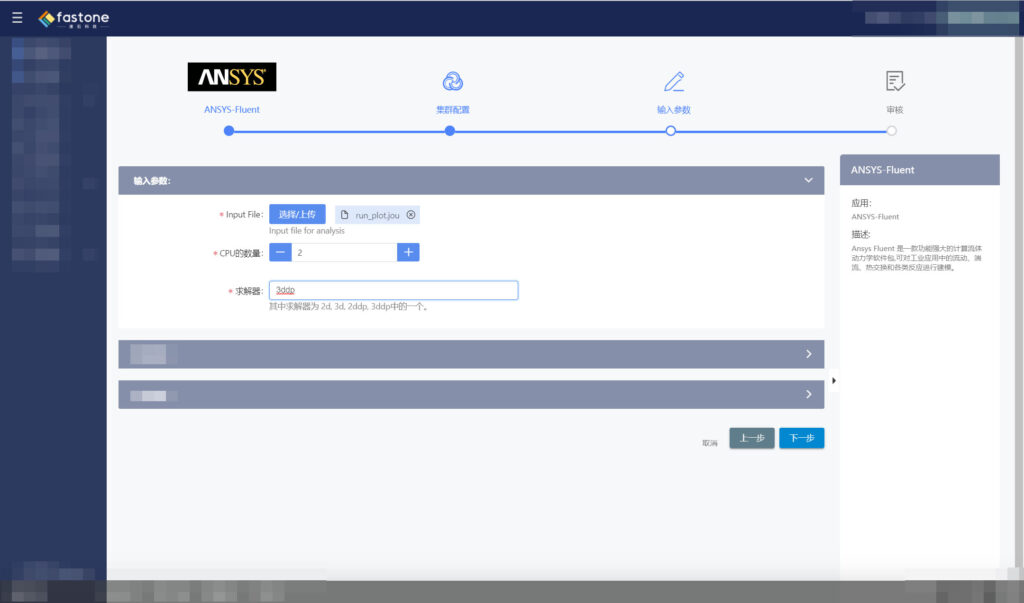

journal標準流程化模式分為三個步驟
1、通過Web瀏覽器登錄fastone平臺；
2、在Web界面新建任務、選擇應用、配置資源；
3、在應用中選擇journal文件（即Fluent腳本文件），輸入所需資源和應用參數（如求解器精度），提交任務。

該種方式要求用戶有能力自定義journal文件，即需要用戶具有一定的編程基礎。由于該高校科研組缺乏相應編程能力，fastone為其提供了Fluent應用圖形界面提交方式。

Fluent應用圖形界面模式有四個步驟
1、通過Web瀏覽器登錄fastone平臺；
2、在Web界面新建集群、配置資源；
3、在已創建的集群點擊WebVNC遠程桌面圖標（同時提供WebSSH遠程命令行功能）；

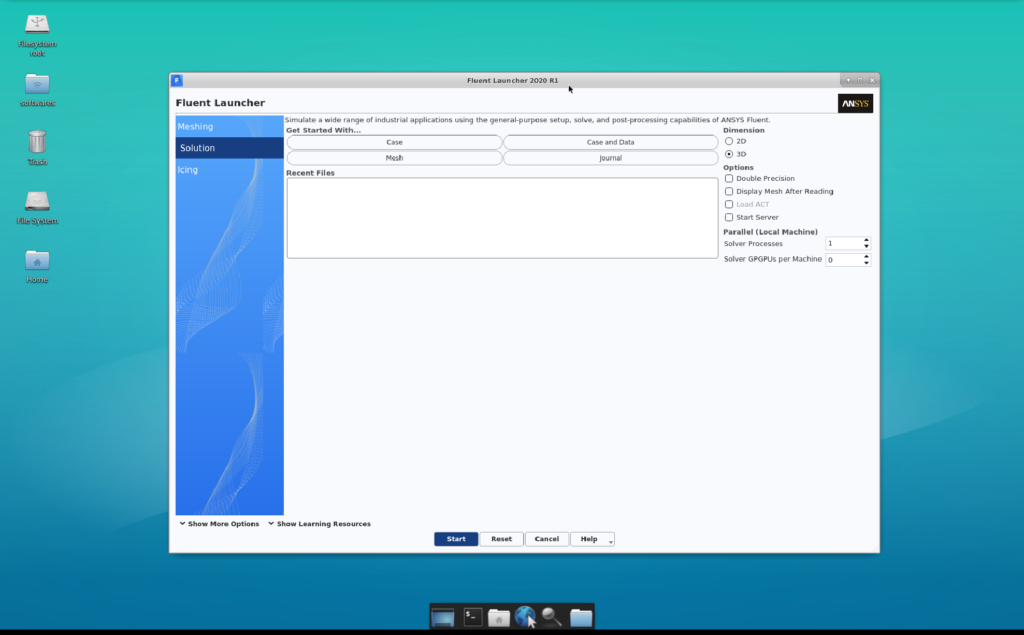

4、跳轉到虛擬桌面，可在該桌面直接操作Fluent應用進行相應設置以提交任務。該種方式模擬出了Fluent的原生界面，用戶更為熟悉操作環境，使用體驗較好。

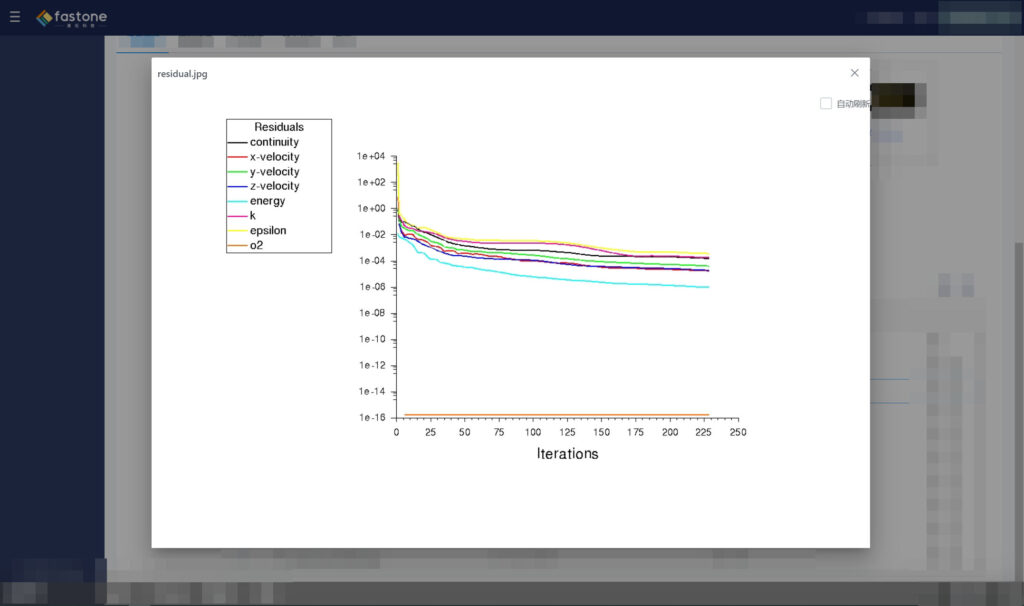

平臺還支持實時查看殘差曲線，監控計算的收斂情況。

實證場景四
用戶模式
普通用戶模式 VS 高級用戶模式

上一個場景里的journal標準流程化模式就是通過Web瀏覽器選擇新建任務、選擇應用、上傳文件，輸入參數，配置資源等一系列向導式路徑提交任務。

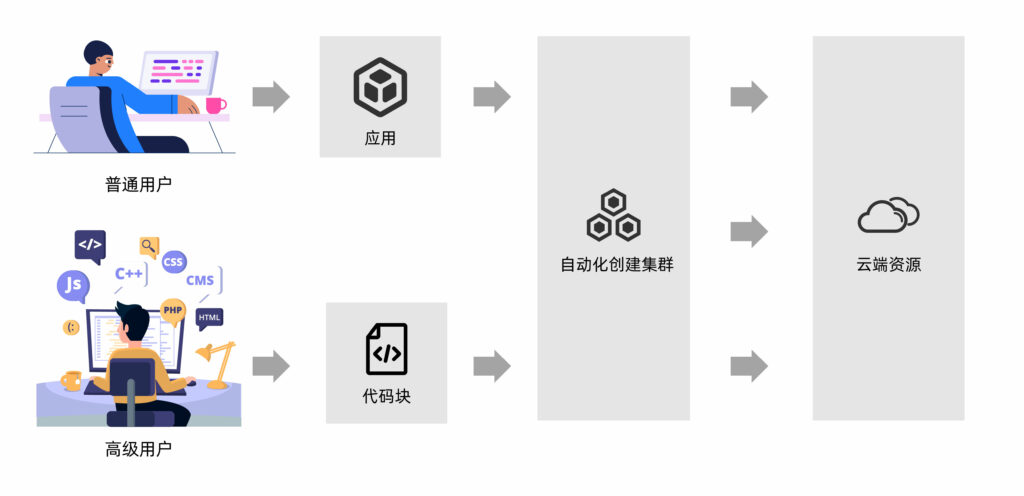

而對于高級用戶，比如本身對應用工作流的理解和編程能力超強，可以不用走普通用戶通過應用向導式提交的路徑，可以直接根據自己寫的腳本，通過Web瀏覽器選擇新建集群，然后按需動態地在云端創建HPC集群。

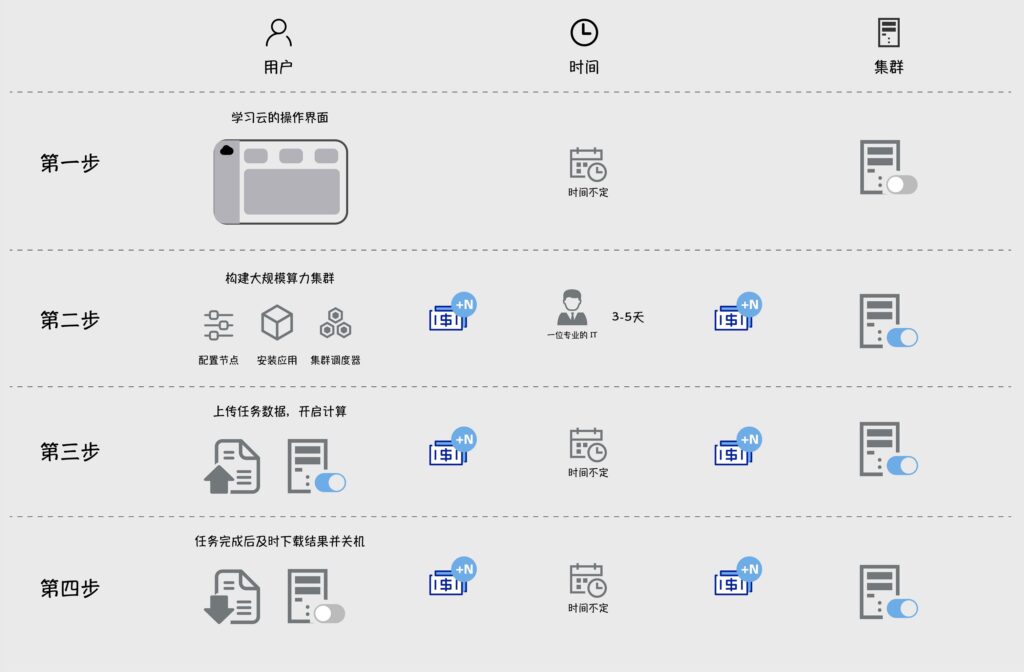

關于我們在云端部署自動化模式VS傳統手動模式間的巨大差異可查看：EDA云實證Vol.1：從30天到17小時，如何讓HSPICE仿真效率提升42倍？

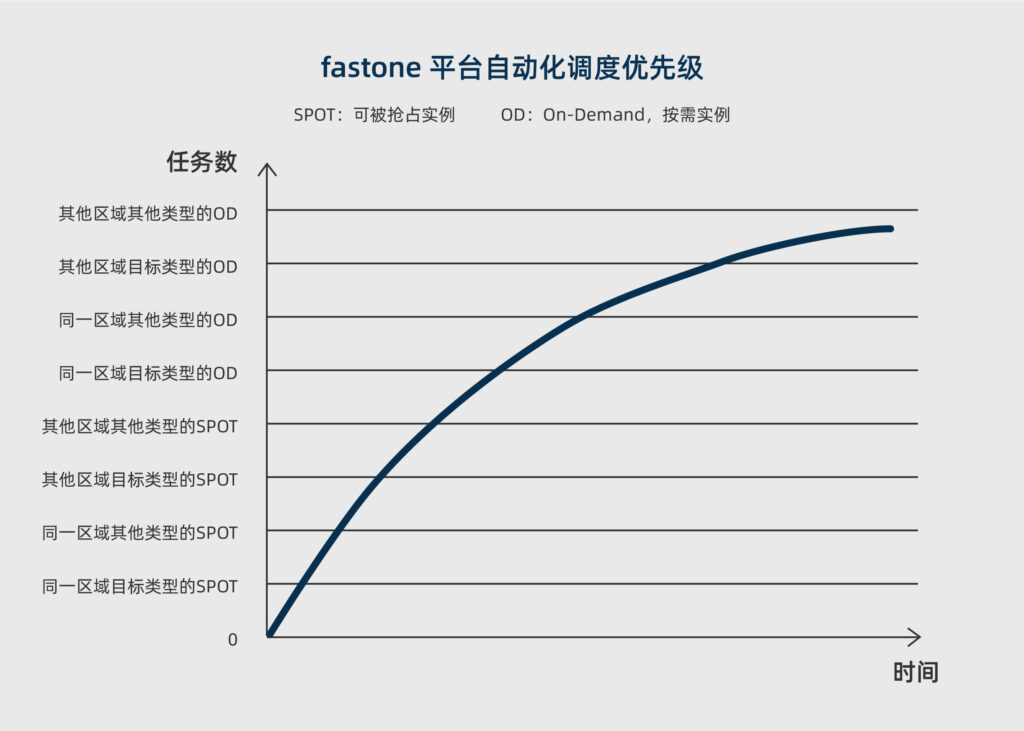

關于我們的Auto-Scale功能自動監控用戶提交的任務數量和資源的需求，動態按需地開啟所需算力資源，在不夠的時候，還能根據不同的用戶策略，自動化調度本區域及其他區域的目標類型或相似類型實例資源，看這篇：生信云實證Vol.3：提速2920倍！用AutoDock Vina對接2800萬個分子

實證小結

1、Fluent任務能夠在云端有效運行；
2、fastone能夠快速獲取大量云端算力，大幅縮短項目周期；
3、針對Fluent應用對節點間數據通信的高要求，選擇網絡加強型實例可以在云端達到很好的高效率并行性；
4、針對不同的用戶，fastone提供多種任務提交方式以供選擇，既支持journal標準流程化模式，也支持Fluent應用圖形界面模式；
5、fastone平臺支持實時查看殘差圖；
6、高級用戶可以根據自定義腳本，直接在云端創建HPC集群。

本次CAE行業Cloud HPC實證系列Vol.5就到這里了。
在下一期的CAE云實證中，我們將利用速石平臺使LS-DYNA模擬性能得到極大提升。

未來我們還會帶給大家更多領域的用云“真香”實證，請保持關注哦！
